樱田鑫中空旋转平台高精高刚高扭矩高稳定

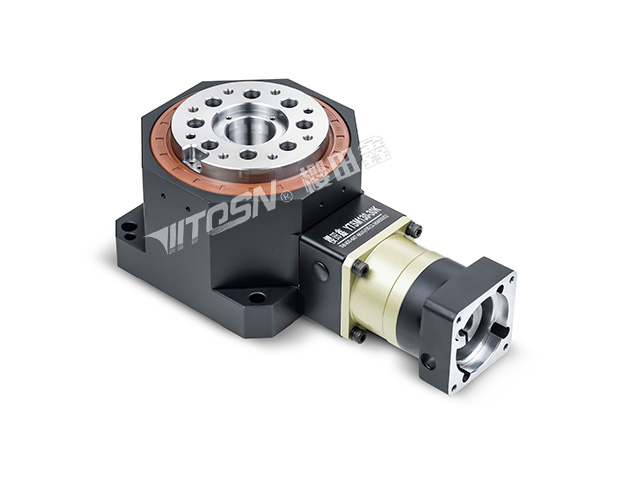

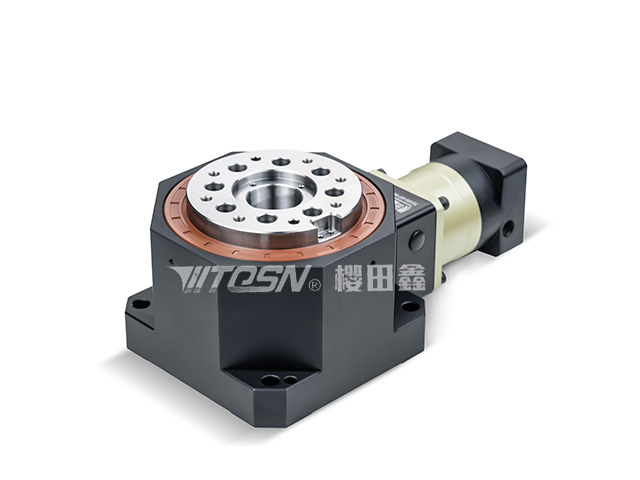

YTSM130直角型中空旋转平台

轴承结构:交叉滚子轴承

减速比:15/21/30/60/75/105/120/150/210/300

传达精度:≤30acrsec

重复定位精度:正负5acrsec


在线咨询

服务热线:400-687-8610

产品型号

Product model

性能参数
旋转平台轴承 交叉滚子轴承 旋转平台平面度 0.01mm
减速比 15/21/30/60/75/105/120/150/210/300 输出端外圆跳动 0.01mm
容许径向负载 7300N 容许轴向负载(Max) 7300N
倾覆力矩 520Nm 平均寿命 20000h
传达精度 ≤30arcsec 背隙 15arcsec
重复定位精度 ≤5arcsec 噪音 ≤57dB
一体机 中空旋转平台 行星减速机
YTSM130-15K YTS130-03 (3速比) VRB60(5速比)
YTSM130-21K VRB60(7速比)
YTSM130-30K VRB60(10速比)
YTSM130-60K VRB60(20速比)
YTSM130-75K VRB60(25速比)
YTSM130-105K VRB60(35速比)
YTSM130-120K VRB60(40速比)
YTSM130-150K VRB60(50速比)
YTSM130-210K VRB60(70速比)
YTSM130-300K VRB60(100速比)

图纸下载

DRAWING DOWNLOAD

应用范围

SCOPE OF APPLICATION

  • 制药设备

    制药设备

  • 雷达

    雷达

  • 金属加工

    金属加工

  • 卫星通讯

    卫星通讯

  • 机械手关节

    机械手关节

  • 印刷机械

    印刷机械

  • 数控分度装置

    数控分度装置

  • 医疗设备

    医疗设备

  • 自动化生产线

    自动化生产线

  • 机床加工

    机床加工

  • 印刷机械

    印刷机械

  • 数控分度装置

    数控分度装置

  • 医疗设备

    医疗设备

  • 自动化生产线

    自动化生产线

  • 医疗设备

    医疗设备

  • 金属加工

    金属加工
