重载旋转平台的设计与应用探讨

重载旋转平台是一种重要的工业设备，具有广泛的应用领域和显著的技术特点。以下是对重载旋转平台的详细介绍：

一、定义与用途

重载旋转平台，顾名思义，是一种能够承受较大载荷的旋转装置。它主要用于工业领域的重型设备部件变向使用，通过旋转平台的转过角度，使部件变换方向。在机床数控旋转台、机械手关节、第四轴、分度头、军工雷达、自动化及测量和试验中要求精度高的领域，重载旋转平台都发挥着重要作用。

二、结构特点

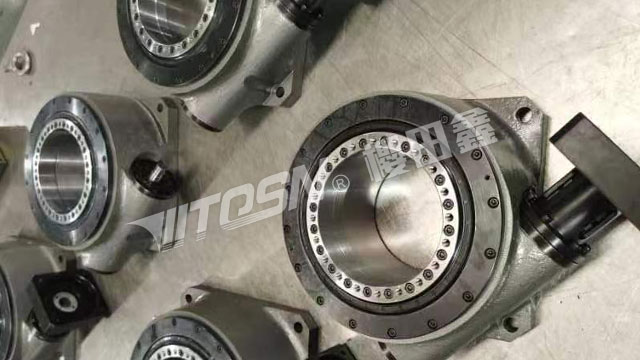

重载旋转平台通常具有结构简单、易于维护的特点。其核心结构包括一套精密交叉滚子轴承支撑，轴承中的滚子呈90度交错排列，这种设计使得轴承能够承受径向、轴向以及倾覆等各种力矩。此外，重载旋转平台还采用单级螺旋齿轮减速方式来增大输出扭矩，齿轮等级精度通常在5级以下，确保了高精度的旋转运动。

三、技术特性

    1.高精度：重载旋转平台具有高精度的特点，重复定位精度可达5弧秒以下，能够满足高精度加工和测量的需求。

    2.高负载能力：重载旋转平台能够承受较大的径向和轴向载荷，适用于重型设备的旋转和变向。

    3.高速平稳：通过优化设计和精密制造，重载旋转平台能够实现高速平稳的旋转运动，减少振动和噪音。

    4.易于维护：重载旋转平台结构简单，易于拆卸和维修，降低了维护成本。

四、应用领域

重载旋转平台广泛应用于多个工业领域，包括但不限于：

    1.化工：在化工设备的旋转和变向过程中，重载旋转平台能够提供稳定的支撑和精确的旋转控制。

    2.石油：在石油开采和加工过程中，重载旋转平台常用于重型设备的旋转和定位。

    3.钢铁：钢铁行业中的重型设备部件需要频繁变向，重载旋转平台能够满足这一需求。

    4.电力：在电力设备的安装和维护过程中，重载旋转平台能够提供可靠的旋转和支撑功能。

    5.汽车制造：在汽车制造业中，重载旋转平台常用于车身油漆喷涂、机器人操作和焊接等工作。

五、发展趋势

随着工业自动化的不断发展，重载旋转平台的应用领域将不断拓展。未来，重载旋转平台将更加注重高精度、高负载能力和智能化的发展趋势。通过引入先进的传感器、控制器和算法，重载旋转平台将实现更加精确的控制和监测，提高生产效率和产品质量。

综上所述，重载旋转平台是一种重要的工业设备，具有广泛的应用领域和显著的技术特点。在未来的发展中，重载旋转平台将继续发挥重要作用，为工业自动化和智能化做出更大的贡献。
